제품소개
유니버셜 디자인 휠체어리프트는 계단과 리프트가 결합되어 효율적으로 공간활용을 할 수 있는 혁신적인 리프트 입니다.
사용자가 직접 운행이 가능하고, 간단한 조작방법과 쉬운 유지 관리로 설치 후 사용자의 만족도가 높습니다. 또한 안전센서와 비상운행시스템이 장착되어 있어 안전하게 사용 할 수 있습니다. 세련된 디자인과 우드원목의 자연스러운 디테일이 실내·실외 모든 환경에 잘 어울립니다. 장애인리프트가 필요한 무대, 강당, 학교, 관공서, 일반건축물 등 단차해소가 필요한 모든 곳에 사용이 가능합니다.
제원 정보
제품명 | 유니버셜 디자인 휠체어 리프트 | 보조기기 등록 | ||
모델명 | BF-ST3+1 BF-ST4 BF-ST4+1 BF-ST5 BF-ST6 | ||
색상 | 회색 | 운행높이 | MAX.1250mm |
소재 | 스틸, 우드 | 정격하중 | 400KG (보호자 동승 가능) |
전원 | 220V | 운행속도 | 40mm/s |
제품기능 | 계단상태: 일반계단 사용 | 리프트 상태: 휠체어(전동포함) 사용자 이동 | ||
조작방식 | 계단 상태: 외부 스위치 | 리프트 상태: 내부 스위치 조작 장애인스스로 작동 가능 | ||
안전장치 |
| ||
특징 | 리턴 투 스테어 시간조절 가능 실내/ 실외설치 가능 | ||
보증 | 1년 무상 (하자이행 보증보험 증권 발행) | ||
보험 | 제조물·생산물 배상책임보험 가입(5억) |
전자조달 등록현황
모델 | 분류 | 학교장터 | 나라장터 |
BF-ST4+1 | 물품번호 | 20210125-1768300 | 24101696-24137666 |
물품명 | BF-ST4plus 1 | BF-ST4plus1 | |
BF-ST5 | 물품번호 | 20200603-0775391 | 24101696-23916051 |
물품명 | BF-ST5 | BF-ST5 |
재원 정보
알고 계신가요? ※ 공공기관의 장애인 편의시설 설치 법적 의무 근거
* 장애인등편의법 4조(접근권)에 따라 장애인 스스로 사용할 수 있어야 합니다.
제 4조(접근권) 장애인등은 인간으로서의 존엄과 가치 및 행복을 추구할 권리를 보장받기 위하여 장애인 등이 아닌 사람들이 이용하는 시설과 설비를 동등하게 이용하고, 정보에 자유롭게 접근할 수 있는 권리를 가진다. 발췌: 장애인·노인·임산부 등의 편의증진 보장에 관한 법률 |
* 공공 건물 · 공중 이용시설의 경사로 및 리프트 설치는 의무입니다.
3.공공건물 및 공중이용시설 가. 일반사항 (14) 장애인등의 이용이 가능한 관람석, 열람석 또는 높이 차이가 있는 무대 (나) 공연장, 집회장 및 강당 등에 설치된 무대에 높이 차이가 있는 경우에는 장애인등이 안전하게 이용할 수 있도록 경사로 및 휠체어 리프트를 설치하여야 한다. 다만, 설치가 구조적으로 어려운 경우에는 이동식으로 설치할 수 있다. 발췌: 장애인·노인·임산부 등의 편의증진 보장에 관한 법률 시행령[별표2] |
영상
장애인 스스로 사용! 장애인 스스로 손쉽게 사용할 수 있습니다.
특장점
최대 1250mm의 높이 차이를 극복할 수 있고 동승자를 포함하여 400kg의 무게까지 수용할 수 있으며, 계단 사이, 리프트 하단 등에 안전센서가 장착되어 사용 중 낙상, 끼임 등의 안전사고를 예방할 수 있습니다.
신축, 증축, 개축
BF인증, 적합성평가 승인(전국 240개소 기 설치)
제품 설치 사진
창경궁
루나갤러리
경북대학교 병원
수서중학교
아파트 단지
황지고등학교
아파트 단지
안전고리 장착으로 더욱 안전하게
우발적으로 생길 수 있는 급발진, 추락사고를 방지하기 위한 안전고리를 장착합니다.
모든 환경에 잘 어울리는
고급스러운 디자인
따뜻하고 자연스러운 우드 원목사용으로 리프트 설치 후 이질감 없는 공간 디자인을 할 수 있습니다.
믿을 수 있는 품질
유니버셜 디자인 휠체어 리프트는 2004년 세계특허출원과 리프트 분야에서 최고의 기술력을 가진 덴마크 Lift up 사와 기술제휴를 맺어 국내 환경과 소비자의 니즈에 맞춰 개발·제작 합니다.
뛰어난 기술력을 바탕으로 세련된 디자인까지 겸비한 유니버셜 디자인 휠체어 리프트는 우리 까이에서 유니버셜 디자인 라이프를 경험할 수 있도록 만들어 줍니다.
인증 및 시험평가

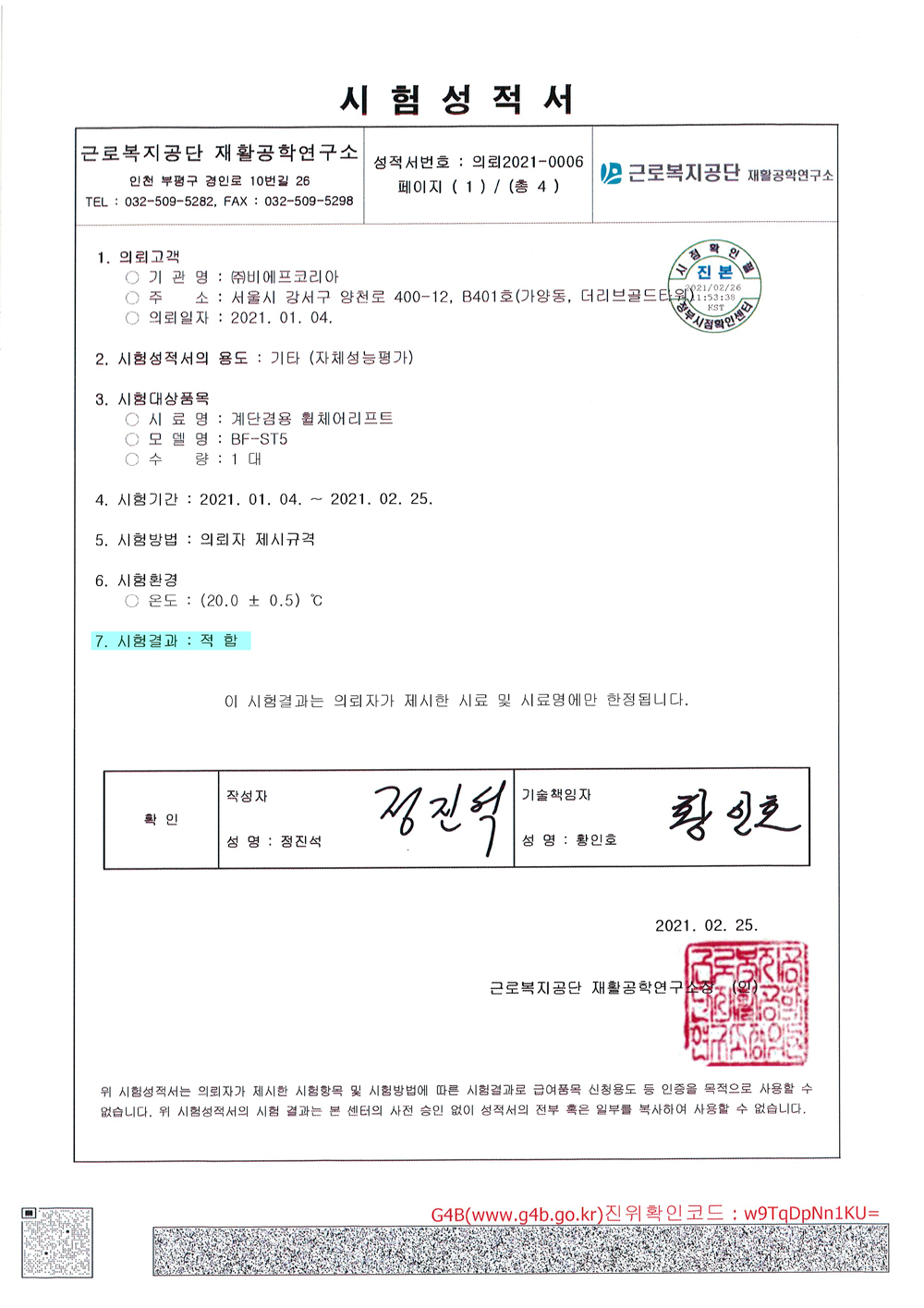

※ 자체성능평가 '적합'
최대 적재하중, 반복내구성, 연속작동, 기계적 강도, 끼임방지, 추락방지, 비상정지 등의 시험에서 적합결과를 받았습니다.
(성적서 번호: 의뢰 2021-0006)
평가기관: 고용노동부 산하 근로복지공단 재활공학연구소
※ 휠체어 장애인 대상 사용성평가 'A'등급
안전성, 뛰어난 공간 활용성, 손쉬운 작 동법, 사용자들의 만족도에서 A등급을 받았습니다.
평가기관: (주)M.L.P.사용성 평가팀
추천 장소
이런 곳에 설치하면 좋습니다.
유니버셜 디자인 휠체어 리프트는 강당, 무대, 시청각실 및 야외 공연장 등 휠체어 사용자들의 진입이 어려운 곳이면 어디든 사용 가능하며, 효율적으로 공간 활용이 가능합니다.
※ 설치 추천장소
초·중· 고· 대학교, 관공서, 박물관, 문화재, 노인 활동센터, 복지관, 요양원, 병원, 종교시설, 호텔, 강당, 무대, 쇼핑센터, 컨벤션 센터, 신축 건물 등 단차 해소가 필요한 모든 곳 (실내& 실외) |
강당·무대
공연장
개인 주택
상점
문화재
실외
시공 사례 모음
창경궁 통명전
창경궁 통명전
이동초등학교
한터초등학교
한터초등학교
한터초등학교
한터초등학교
검인정 교과연수원
양구종합사회복지관
원주고등학교
동지 고등학교
원주고등학교
동지 고등학교
동지 고등학교
롯데 아파트
롯데 아파트
롯데 아파트
서울 롯데 아파트
롯데 아파트
롯데 아파트
롯데 아파트
롯데 아파트
롯데 아파트
롯데 아파트
양구 종합사회복지관
제품 사양
모델별 사이즈 표
단차 높이에 따라 모델 사이즈를 확인하여 주십시오.
제품 사양
항 목 | 사 양 | 항 목 | 사 양 |
---|---|---|---|
전력 전원 | AC220V / 10A | 제어 전원 | DC 24V / PCB |
충전 전원 | AC 220V | 방진 방수 | IP23 |
운전 방식 | 무대 상·하 콜스테이션 & 카 내부 운전버튼 | 제어 방식 | 모터 제동 |
운행 높이 | 360-1250mm | 소음 | MAX. <70 dB |
구동 방식 | 스핀들/너트형 액츄에이터 병렬 연결된 24V DC모터 방식 | ||
물과 먼지 저항 | >50V : IP67 (전력공급) / <50V : IP23 / <10V : IPxx | 온도/속도 (최대 200kg) | 40 ~ 5°C | 40 mm/s 5 ~ -10°C | 20mm/s -10~ - 20°C | 10mm/s -20 ~ -25°C | 10mm/s |
설치 면적 | (W)1160 * (D)1430-2070mm 모델별 사이즈표 참고 | 플랫폼 크기 | (W)900 * (D)1190-1830mm 모델별 사이즈표 참고 |
중량 | MAX. 205kg (모델별 다름) | 운전반 | 상/하강, 비상정지, 계단/리프트 자동변환, 조명버튼 |
핸드레일 | 원형우드원목 | 측면난간 | Steel |
플랫폼 바닥 | Steel & 우드판 | 경사로 | 150mm | 175mm (높이에 따라 적용) |
배터리 용량 | 25°C 에서 50회 / 완충시간 5시간 | 듀티 사이클 | 2분 / 5분 |
모델별 사이즈 표
단차 높이에 따라 모델사이즈를 확인하여 주십시오.
모델별 사이즈 표(단위 mm) | |||
---|---|---|---|
모델명 | 플랫폼 면적(W*D) | 설치 면적(W*D) (거치대300mm 포함) | 운행 높이 |
BF-ST3+1 | 900*1200 | 1170*1730 | 1 stop: 360-555 / 2 stop: 없음 |
BF-ST4 | 900*1220 | 1170*1760 | 1 stop: 480-740 / 2 stops: 600-900 |
BF-ST4+1 | 900*1495 | 1170*2035 | 1 stop: 480-740 / 2 stop: 없음 |
BF-ST5 | 900*1525 | 1170*2065 | 1 stop: 600-925 / 2 stops: 720-1080 |
BF-ST6 | 900*1830 | 1170*2370 | 1 stop: 720-1110 / 2 stops: 840-1250 |
도면 이미지
BF-ST3+1
BF-ST4
BF-ST4+1
BF-ST5
BF-ST6
